VARIED-接触器通断测试案例

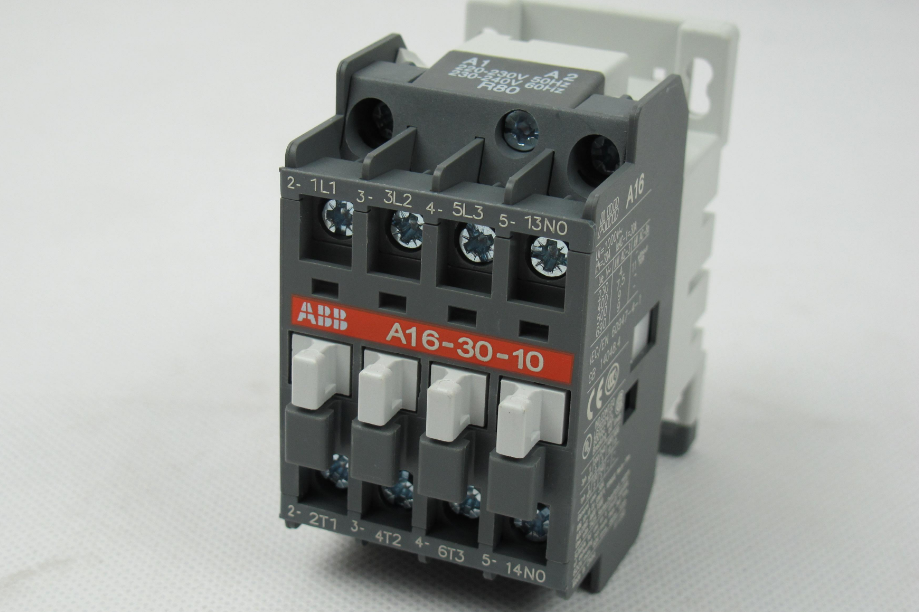

什么是接触器？

接触器，它是在线圈流过电流产生磁场的，进而使得触头闭合，从而能够来控制负载的一种设备，接触器分为交流接触器(电压AC)以及直流接触器(电压DC)，它应用于电力、配电与用电场合，如果我们是从广义上来说的话是指工业电中利用线圈流过电流产生磁场，使触头闭合，以达到控制负载的电器，因此可以说，接触器是由电磁系统以及触头系统所组成的。

PRODUCT

接触器通断测试

接触器的检测项目

电磁强度、线圈检测、电阻值、耐高温试验、耐低温试验、磁化强度、可靠性检测、老化试验、耐候性检测、使用寿命检测等。

测试过程

使用万瑞达RD通用型直流电源，设置电源工作保持在CV恒压情况下，输出电压设置在24V或48VDC，测试触点通断寿命。

【具体步骤】：

1.试验电压：DC24/48V，由外部可调稳压电源输入；

2.接通闭合电流：1～30A可调，时间1S；

3.断开时间：9S ;

4.测试工位：1～6 工位同时测试，循环工作10万次，共用一组负载；

【电源优势】：

1.RD系列由高效芯片控制，采用IGBT模块调整模式，具有高效能、高稳定、高精度等特点；

2.功率:600W-1000KW,电流电压：0-10000V,0-10000A,可满足大部分电子产线的测试需求;

3.具有高精度电压、电流、功率显示，4位液晶屏显示;

4.接口出标配RS232和RS485外，还可选配CAN接口；

5.每台电源都配备了面板锁定功能，可防止误操作；

6.多种保护功能：过压保护、过流保护、过温保护。

接触器部分检测标准

GB/Z 22201-2016 接触器式继电器可靠性试验;

GB/T 30215-2013 飞机电磁继电器和接触器通用要求;

接触器主要用于频繁接通或分断交、直流电路，具有控制容量大，可远距离操作，配合继电器可以实现定时操作，联锁控制，各种定量控制和失压及欠压保护，广泛应用于自动控制电路，其主要控制对象是电动机，也可用于控制其它电力负载，如电热器、照明、电焊机、电容器组等。接触器不仅能接通和切断电路，而且还具有低电压释放保护作用，是电力拖动自动控制电路中使用最广泛的一种低压电器元件。
